Anhang F: PyTorch - Neuronale Netze

In diesem Kapitel konzentrieren wir uns auf Neuronale Netze in PyTorch, also wie sie erzeugt, konfiguriert und trainiert werden. Wir sehen außerdem, wie man die in PyTorch mitgelieferten Datensätze (z.B. FashionMNIST) nutzt. Zum Schluss sehen wir uns kurz ein äquivalenten Netz in Keras an, damit man innerhalb des Kapitels den direkten Vergleich ziehen kann.

Wichtige Ressourcen zum Thema:

Importe

import torch
import torch.nn as nn
import torch.nn.functional as F

F.1 Neuronale Netze

In PyTorch muss man für jedes Netz eine eigene Klasse anlegen. Für das Training programmiert man die Schleife über alle Epochen selbst. Was anfangs - besonders im Vergleich zu Keras - etwas sperrig scheint, erlaubt später eine mehr Kontrolle und regt mehr zum Experimentieren an.

Wir beginnen mit der Definition von zwei Beispielnetzen, einem Feedforwad-Netz (FNN, Kapitel 5) und einem Konvolutionsnetz (CNN, Kapitel 8). Als Daten wählen wir FashinMNIST (Abschnit 7.3.1).

F.1.1 Feedforward-Netz

In PyTorch definiert man ein neues Netz als Unterklasse von nn.Module.

Die Klasse nn.Linear wiederum repräsentiert eine traditionelle Schicht, die wir auch fully connected nennen. In Keras entspricht das einem “Dense Layer”.

Wir erstellen hier ein Feedforward-Netz mit 784 Eingabeneuronen, 200 Zwischenneuronen und 10 Ausgabeneuronen. Als Aktivierungsfunktion wählen wir ReLU.

Siehe auch torch.nn.Module, torch.nn.Linear

Funktionale Schreibweise

In der funktionalen Schreibweise, erzeugen wir im Konstruktor Objekte für alle Schichten und rufen in der Methode forward die Schichten auf und schicken den Output gegebenfalls noch durch Funktionen wie ReLU.

class SimpleNet0(nn.Module):
    def __init__(self):
        super().__init__()
        self.flatten = nn.Flatten()
        self.fc1 = nn.Linear(784, 200)
        self.fc2 = nn.Linear(200, 10)

    def forward(self, x):
        x = self.flatten(x)
        x = self.fc1(x)
        x = F.relu(x)
        return x

fnn0 = SimpleNet0()
print(fnn0)
SimpleNet0(
  (flatten): Flatten(start_dim=1, end_dim=-1)
  (fc1): Linear(in_features=784, out_features=200, bias=True)
  (fc2): Linear(in_features=200, out_features=10, bias=True)
)

Sanity Check: Das Netz erwartet einen 4-dimensionalen Tensor der Form

(Batches, Kanäle, Zeilen, Spalten)

Als Test schicken eine zufällige 28x28-Matrix durch das Netz.

data = torch.rand((1, 1, 28, 28))
result = fnn0(data)
print (result)
tensor([[0.0150, 0.7567, 0.0000, 0.0469, 0.0793, 0.0000, 0.1568, 0.0000, 0.0000,
         0.1371, 0.0000, 0.7556, 0.1179, 0.5842, 0.0000, 0.0000, 0.0000, 0.4385,
         0.2659, 0.2603, 0.2856, 0.5434, 0.4088, 0.0000, 0.0000, 0.0000, 0.0000,
         0.0000, 0.0000, 0.0000, 0.0000, 0.3644, 0.0000, 0.3550, 0.3717, 0.0000,
         0.0000, 0.0000, 0.7984, 0.0000, 0.0000, 0.1369, 0.3563, 0.2242, 0.0115,
         0.0000, 0.0000, 0.1070, 0.0000, 0.5718, 0.0000, 0.0039, 0.0000, 0.0000,
         0.0000, 0.0032, 0.0000, 0.0000, 0.1076, 0.1135, 0.0000, 0.0000, 0.0000,
         0.0000, 0.2357, 0.0000, 0.1021, 0.6461, 0.0000, 0.0000, 0.6423, 0.0000,
         0.3891, 0.1391, 0.0000, 0.0000, 0.4445, 0.7454, 0.0550, 0.0000, 0.1914,
         0.0463, 0.0000, 0.1768, 0.0261, 0.0000, 0.0000, 0.0000, 0.0000, 0.4852,
         0.0000, 0.4501, 0.0000, 0.2233, 0.0000, 0.0000, 0.0000, 0.1611, 0.0000,
         0.2169, 0.0000, 0.5235, 0.1648, 0.2173, 0.2701, 0.2702, 0.7856, 0.0000,
         0.3020, 0.2922, 0.0000, 0.0849, 0.0401, 0.1780, 0.4016, 0.3670, 0.0000,
         0.3896, 0.0000, 0.0000, 0.0518, 0.0000, 0.0000, 0.0000, 0.0000, 0.6390,
         0.4434, 0.4178, 0.1412, 0.1089, 0.3659, 0.0000, 0.0000, 0.0000, 0.2039,
         0.5875, 0.1878, 0.0000, 0.0179, 0.0164, 0.4019, 0.0000, 0.0000, 0.0000,
         0.0000, 0.0000, 0.5311, 0.0000, 0.0000, 0.1313, 0.6662, 0.5792, 0.0000,
         0.2590, 0.0000, 0.0000, 0.0000, 0.0000, 0.0000, 0.3199, 0.1822, 0.4481,
         0.0000, 0.2875, 0.0000, 0.3373, 0.3991, 0.0000, 0.0699, 0.0000, 0.0000,
         0.0000, 0.1538, 0.3532, 0.0000, 0.0000, 0.0000, 0.0000, 0.3218, 0.2692,
         0.0000, 0.0000, 0.2264, 0.6294, 0.0000, 0.4354, 0.1495, 0.3324, 0.0000,
         0.0000, 0.0251, 0.0000, 0.0396, 0.7478, 0.0000, 0.0989, 0.2476, 0.2275,
         0.2645, 0.3112]], grad_fn=<ReluBackward0>)

Wir sehen uns die Parameter der ersten Schicht an. Es handelt sich um eine 200x784-Matrix mit den Gewichten von den 784 Eingabeneuronen zu den 200 Neuronen der Zwischenschicht.

for p in fnn0.parameters():
    print(p.shape)
    print(p)
    break
torch.Size([200, 784])
Parameter containing:
tensor([[-0.0192,  0.0327, -0.0075,  ..., -0.0315, -0.0106, -0.0289],
        [ 0.0184, -0.0264,  0.0311,  ...,  0.0229, -0.0011, -0.0011],
        [ 0.0043,  0.0043, -0.0318,  ...,  0.0158,  0.0197, -0.0119],
        ...,
        [ 0.0244, -0.0269,  0.0014,  ...,  0.0330, -0.0258, -0.0014],
        [-0.0039,  0.0213, -0.0083,  ..., -0.0090,  0.0023,  0.0251],
        [-0.0005,  0.0319, -0.0319,  ..., -0.0189,  0.0265, -0.0339]],
       requires_grad=True)

Kompakte Schreibweise

Mit einem Objekt vom Typ Sequential kann man die Schichten und die Verarbeitung etwas kompakter schreiben. Die Schreibung erinnert an die Schreibweise in Keras.

class SimpleNet(nn.Module):
    def __init__(self):
        super().__init__()

        # Definiere Schichten und Aktivierungsfunktion
        self.layers = nn.Sequential(
            nn.Flatten(),
            nn.Linear(784, 200),
            nn.ReLU(),
            nn.Linear(200, 10)
        )

    def forward(self, x):
        return self.layers(x) # Hier werden alle Schichten durchlaufen

fnn = SimpleNet()
print(fnn)
SimpleNet(
  (layers): Sequential(
    (0): Flatten(start_dim=1, end_dim=-1)
    (1): Linear(in_features=784, out_features=200, bias=True)
    (2): ReLU()
    (3): Linear(in_features=200, out_features=10, bias=True)
  )
)

Wieder ein Datencheck:

data = torch.rand((1, 1, 28, 28))
result = fnn(data)
print (result)
tensor([[ 0.0137,  0.0528, -0.3200, -0.1228, -0.1057, -0.0945,  0.0229,  0.0786,
         -0.0895, -0.1267]], grad_fn=<AddmmBackward0>)

F.1.2 Konvolutionsnetze

Als nächstes erstellen wir ein Konvolutionsnetz mit Hilfe der Klassen Conv2d und MaxPool2d.

  • Conv2d hat die Parameter (Anzahl der Eingabekanäle, Anzahl der Filter, Kernelgröße)
    • per Default sind Stride=1 und Padding=0 eingestellt
  • MaxPool2d hat die Parameter (Kernelgröße, Stride)

Bei der Konv-Schicht gilt: Anzahl der Filter = Anzahl der Kanäle der Ausgabe.

Im Beispielnetz haben wir folgende Schichten:

  1. Inputschicht: (28x28x1)
  2. Konv-Schicht: 6 Filter der Größe 5x5x1, Output (24x24x6)
  3. Pooling-Schicht: Größe 2x2, Stride 2, Output (12x12x6)
  4. Konv-Schicht: 16 Filter der Größe 5x5x6, Output (8x8x16)
  5. Pooling-Schicht: Größe 2x2, Stride 2, Output (4x4x6)
  6. FC-Schicht: 80 Neuronen
  7. FC-Ausgabeschicht: 10 Neuronen

Siehe auch torch.nn.Conv2d, torch.nn.MaxPool2d

Funktionale Schreibweise

In der funktionalen Schreibweise kann die Verarbeitung in forward etwas unübersichtlich werden.

class ConvNet0(nn.Module):
    def __init__(self):
        super().__init__()
        self.conv1 = nn.Conv2d(1, 6, 5)
        self.pool = nn.MaxPool2d(2, 2)
        self.conv2 = nn.Conv2d(6, 16, 5)
        self.fc1 = nn.Linear(16 * 4 * 4, 80)
        self.fc2 = nn.Linear(80, 10)

    def forward(self, x):
        x = self.pool(F.relu(self.conv1(x)))
        x = self.pool(F.relu(self.conv2(x)))
        x = torch.flatten(x, 1)
        x = F.relu(self.fc1(x))
        x = self.fc2(x)
        return x

cnn0 = ConvNet0()
print(cnn0)
ConvNet0(
  (conv1): Conv2d(1, 6, kernel_size=(5, 5), stride=(1, 1))
  (pool): MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False)
  (conv2): Conv2d(6, 16, kernel_size=(5, 5), stride=(1, 1))
  (fc1): Linear(in_features=256, out_features=80, bias=True)
  (fc2): Linear(in_features=80, out_features=10, bias=True)
)

Sanity check:

data = torch.rand((1, 1, 28, 28))
result = cnn0(data)
print (result)
tensor([[-0.0848, -0.0865,  0.0776,  0.0613, -0.0174, -0.0524, -0.0037, -0.1327,
         -0.0463,  0.1279]], grad_fn=<AddmmBackward0>)

Kompakte Schreibweise

Die kompakte Schreibweise mit Sequential ist deutlich lesbarer als die funktionale Schreibweise.

class ConvNet(nn.Module):
    def __init__(self):
        super().__init__()
        self.layers = nn.Sequential(
            nn.Conv2d(1, 6, kernel_size = 5),
            nn.ReLU(),
            nn.MaxPool2d(2, 2),
            nn.Conv2d(6, 16, kernel_size = 5),
            nn.ReLU(),
            nn.Flatten(),
            nn.Linear(16 * 8 * 8, 80),
            nn.ReLU(),
            nn.Linear(80, 10)
        )

    def forward(self, x):
        return self.layers(x)

cnn = ConvNet()
print(cnn)
ConvNet(
  (layers): Sequential(
    (0): Conv2d(1, 6, kernel_size=(5, 5), stride=(1, 1))
    (1): ReLU()
    (2): MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False)
    (3): Conv2d(6, 16, kernel_size=(5, 5), stride=(1, 1))
    (4): ReLU()
    (5): Flatten(start_dim=1, end_dim=-1)
    (6): Linear(in_features=1024, out_features=80, bias=True)
    (7): ReLU()
    (8): Linear(in_features=80, out_features=10, bias=True)
  )
)

Auch hier ein kurzer Sanity check.

data = torch.rand((1, 1, 28, 28))
result = cnn(data)
print (result)
tensor([[-0.0402, -0.1419, -0.1471, -0.0653, -0.0747,  0.1125,  0.1374, -0.0110,
          0.0211, -0.1175]], grad_fn=<AddmmBackward0>)

F.2 Daten

Als Datensatz nehmen wir FashionMNIST, also Graustufen-Bilder von Kleidungsstücken (Abschnitt 7.3.1).

Zum Akquirieren von Daten benötigen wir das Paket torchvision. Das darin vorkommende “vision” kommt von “computer vision”, d.h. es geht um Operationen im Bereich Bildverarbeitung.

Schauen Sie sich unbedingt an, welche Datensätze in PyTorch enthalten sind und in welcher Form sie vorliegen: PyTorch Datasets

Wir benötigen die folgenden Imports:

from torchvision import datasets
from torchvision.transforms import ToTensor

F.2.1 Daten laden

Die folgenden Zeilen laden die Daten herunter (es sei denn, sie sind bereits vorhanden) und legen sie im Unterverzeichnis “data” ab. In unserem Fall wird das Verzeichnis “data/FashionMNIST” angelegt und dort die Daten hineingeschrieben.

Die Daten sind Bilddaten (PIL image, PIL = python image library) und müssen explizit mit dem “transform”-Argument in PyTorch-Tensoren umgewandelt werden.

training_data = datasets.FashionMNIST(
    root="data",
    train=True,
    download=True,
    transform=ToTensor(),
)

test_data = datasets.FashionMNIST(
    root="data",
    train=False,
    download=True,
    transform=ToTensor(),
)

F.2.2 DataLoader erzeugen

Ein Loader ist eine Datenstruktur, über die man iterieren kann, so dass man in einer For-Schleife jede Entität nacheinander abarbeitet.

from torch.utils.data import DataLoader

Hier wird ein wichtiger Hyperparameter definiert:

  • Batchgröße: Wieviele Trainingsbeispiele sollen durchlaufen werden, bevor die Gewichte angepasst werden.
batch_size = 64

Wir geben eine Batchgröße von 64 an. Ein “Batch” ist ein Tensor, der - in unserem Fall - 64 Trainingsbeispiele mit jeweils Features und Zielwert enthält. Der Loader enthält entsprechend eine Liste von allen Batches.

train_dataloader = DataLoader(training_data, batch_size=batch_size)
test_dataloader = DataLoader(test_data, batch_size=batch_size)

F.2.3 Daten inspizieren

Wir sehen uns die Dimensionen des jeweils ersten Tensors (X und y) in den Trainingsdaten an:

for X, y in train_dataloader:
    print(f"X shape = {X.shape}")
    print(f"y shape = {y.shape} {y.dtype}")
    break
X shape = torch.Size([64, 1, 28, 28])
y shape = torch.Size([64]) torch.int64

Auf der Feature-Seite \(X\) ist der erste Tensor ein Batch von 64 Tensoren der Form 1x28x28. Die “1” bezieht sich auf die Anzahl der Kanäle, bei einem Graustufenbild ist das nur einer.

Bei den Labels \(y\) haben wir 64 Integer-Werte.

Wenn wir “enumerate” benutzen, können wir eine Laufvariable für die Batchnummer mitführen. Das werden wir später noch verwenden.

for batch, (X, y) in enumerate(train_dataloader):
    print(f"{batch}: X shape = {X.shape}")
    print(f"{batch}: y shape = {y.shape} {y.dtype}")
    break
0: X shape = torch.Size([64, 1, 28, 28])
0: y shape = torch.Size([64]) torch.int64

In dem \(X\) oben steckt noch den Tensor des ersten Batches. Mit X[0][0] bekommt das erste Bild und den ersten (und einzigen) Kanal und kann es mit imshow (image show) plotten.

import matplotlib.pyplot as plt

plt.imshow(X[0][0].view([28,28]))
plt.show()

Die dazugehörige Kategorie ist:

print(y[0].item())
9

F.3 Training

F.3.1 Hyperparameter

Zunächst definieren wir zwei weitere Hyperparameter:

  • Anzahl der Epochen: Dauer des Trainings (eine Epoche = Durchlaufen aller Trainingsdaten).
  • Lernrate: Wie stark sollen die Gewichte pro Update (nach jedem Batch) angepasst werden.
  • Momentum: Parameter für eine adaptive Lernrate, welche den “Schwung” der vorherigen Anpassung mit berücksichtigt (wird fast immer auf 0.9 gesetzt)
epochs = 20
learning_rate = 0.01
momentum = 0.9

Definition der Fehlerfunktion:

loss_func = nn.CrossEntropyLoss()

Festlegen des Optimierungsverfahrens:

F.3.2 Trainings- und Testfunktion

Jetzt definieren wir das Trainingsprozedere:

def train(dataloader, model, loss_func, optimizer):
    size = len(dataloader.dataset)
    correct = 0
    model.train()

    # Durchlaufe alle Batches
    for batch, (X, y) in enumerate(dataloader):

        # Vorhersagen und Fehler berechnen
        pred = model(X)
        loss = loss_func(pred, y)

        correct += (pred.argmax(1) == y).type(torch.float).sum().item()

        # Backpropagation
        optimizer.zero_grad() # Setzt die Gradienten auf Null
        loss.backward()       # Berechnet alle Gradienten
        optimizer.step()      # Führt Update auf den Gewichten durch

        #if batch % 200 == 0:
        #    loss, current = loss.item(), batch * len(X)
        #    print(f"[{current:>5d}/{size:>5d}] Loss = {loss:>0.3f}  ")
    correct /= size
    #print(f"\nTraining Acc = {(100*correct):>0.1f}%")
    return loss.item(), 100*correct # return loss and accuracy

Eine separate Funktion für das Evaluieren des Modells auf den Testdaten.

def test(dataloader, model, loss_func):
    size = len(dataloader.dataset)
    num_batches = len(dataloader)
    model.eval()
    loss, correct = 0, 0
    with torch.no_grad():

        # Durchlaufe alle Batches
        for X, y in dataloader:

            # Vorhersagen und Fehler berechnen (und aufaddieren)
            pred = model(X)
            loss += loss_func(pred, y).item()
            correct += (pred.argmax(1) == y).type(torch.float).sum().item()

    # Durchschnitt bilden
    loss /= num_batches
    correct /= size
    #print(f"Test Acc = {(100*correct):>0.1f}% (Loss = {loss:>0.3f})\n")
    return loss, 100*correct # return loss and accuracy

F.3.3 Training FNN

Wir trainieren unser einfaches Feedforward-Netz.

optimizer = torch.optim.SGD(fnn.parameters(), lr=learning_rate, momentum=momentum)
history1 = {}
history1['acc'] = []
history1['loss'] = []
history1['val_acc'] = []
history1['val_loss'] = []
for e in range(epochs):
    loss, acc = train(train_dataloader, fnn, loss_func, optimizer)
    history1['acc'].append(acc)
    history1['loss'].append(loss)
    vloss, vacc = test(test_dataloader, fnn, loss_func)
    history1['val_acc'].append(vacc)
    history1['val_loss'].append(vloss)
    print(f"Epoch {e+1:>2}:  acc={acc:>0.1f} loss={loss:>0.4f}   val_acc={vacc:>0.1f} val_loss={vloss:>0.4f}")
print("\nFinished")
Epoch  1:  acc=78.5 loss=0.5539   val_acc=82.8 val_loss=0.4877
Epoch  2:  acc=84.6 loss=0.4106   val_acc=84.2 val_loss=0.4499
Epoch  3:  acc=86.2 loss=0.3306   val_acc=84.4 val_loss=0.4387
Epoch  4:  acc=87.0 loss=0.2972   val_acc=84.9 val_loss=0.4195
Epoch  5:  acc=87.6 loss=0.2447   val_acc=85.4 val_loss=0.4040
Epoch  6:  acc=88.1 loss=0.2395   val_acc=85.8 val_loss=0.3898
Epoch  7:  acc=88.6 loss=0.2247   val_acc=86.0 val_loss=0.3851
Epoch  8:  acc=89.0 loss=0.2287   val_acc=86.3 val_loss=0.3749
Epoch  9:  acc=89.3 loss=0.2324   val_acc=86.7 val_loss=0.3681
Epoch 10:  acc=89.6 loss=0.2091   val_acc=87.0 val_loss=0.3634
Epoch 11:  acc=90.0 loss=0.2088   val_acc=87.1 val_loss=0.3639
Epoch 12:  acc=90.3 loss=0.2046   val_acc=87.0 val_loss=0.3571
Epoch 13:  acc=90.5 loss=0.1767   val_acc=87.4 val_loss=0.3529
Epoch 14:  acc=90.8 loss=0.1736   val_acc=87.3 val_loss=0.3559
Epoch 15:  acc=91.1 loss=0.1721   val_acc=87.5 val_loss=0.3501
Epoch 16:  acc=91.3 loss=0.1766   val_acc=87.6 val_loss=0.3479
Epoch 17:  acc=91.5 loss=0.1655   val_acc=87.3 val_loss=0.3491
Epoch 18:  acc=91.7 loss=0.1628   val_acc=87.4 val_loss=0.3518
Epoch 19:  acc=91.9 loss=0.1579   val_acc=87.5 val_loss=0.3492
Epoch 20:  acc=92.1 loss=0.1392   val_acc=87.6 val_loss=0.3551

Finished

F.3.4 Training Konvolutionsnetz

optimizer = torch.optim.SGD(cnn.parameters(), lr=learning_rate, momentum=momentum)
history2 = {}
history2['acc'] = []
history2['loss'] = []
history2['val_acc'] = []
history2['val_loss'] = []
for e in range(epochs):
    loss, acc = train(train_dataloader, cnn, loss_func, optimizer)
    history2['acc'].append(acc)
    history2['loss'].append(loss)
    vloss, vacc = test(test_dataloader, cnn, loss_func)
    history2['val_acc'].append(vacc)
    history2['val_loss'].append(vloss)
    print(f"Epoch {e+1:>2}:  acc={acc:>0.1f} loss={loss:>0.4f}   val_acc={vacc:>0.1f} val_loss={vloss:>0.4f}")
print("Finished")
Epoch  1:  acc=75.5 loss=0.4404   val_acc=82.2 val_loss=0.4903
Epoch  2:  acc=85.4 loss=0.3460   val_acc=84.7 val_loss=0.4214
Epoch  3:  acc=87.3 loss=0.2996   val_acc=85.9 val_loss=0.3995
Epoch  4:  acc=88.4 loss=0.2944   val_acc=86.6 val_loss=0.3752
Epoch  5:  acc=89.4 loss=0.2643   val_acc=87.6 val_loss=0.3538
Epoch  6:  acc=90.0 loss=0.2186   val_acc=87.6 val_loss=0.3524
Epoch  7:  acc=90.5 loss=0.2137   val_acc=87.8 val_loss=0.3457
Epoch  8:  acc=90.9 loss=0.2053   val_acc=87.9 val_loss=0.3427
Epoch  9:  acc=91.3 loss=0.1631   val_acc=88.4 val_loss=0.3380
Epoch 10:  acc=91.7 loss=0.1727   val_acc=88.3 val_loss=0.3444
Epoch 11:  acc=92.1 loss=0.1566   val_acc=88.1 val_loss=0.3493
Epoch 12:  acc=92.5 loss=0.1547   val_acc=88.4 val_loss=0.3470
Epoch 13:  acc=92.9 loss=0.1138   val_acc=88.4 val_loss=0.3592
Epoch 14:  acc=93.2 loss=0.1596   val_acc=88.6 val_loss=0.3732
Epoch 15:  acc=93.5 loss=0.1401   val_acc=88.3 val_loss=0.3810
Epoch 16:  acc=93.8 loss=0.1428   val_acc=88.0 val_loss=0.4006
Epoch 17:  acc=94.0 loss=0.0788   val_acc=88.0 val_loss=0.4108
Epoch 18:  acc=94.3 loss=0.1134   val_acc=88.2 val_loss=0.4374
Epoch 19:  acc=94.5 loss=0.0725   val_acc=88.0 val_loss=0.4463
Epoch 20:  acc=94.7 loss=0.2041   val_acc=88.1 val_loss=0.4503
Finished

F.3.5 Visualisierung

Wir sehen uns den Verlauf des Fehlers und der Accuracy über die Epochen an.

Vorab der Import und eine Hilfsfunktion.

import matplotlib.pyplot as plt
def set_subplot(ax, erange, y_label, traindata, testdata, ylim):
    ax.plot(erange, traindata, 'b', label='Training')
    ax.plot(erange, testdata, 'g', label='Validation')
    ax.set_xlabel('Epochs')
    ax.set_ylabel(y_label)
    ax.legend()
    ax.grid()
    ax.set_ylim(ylim)
    ax.set_title(y_label)

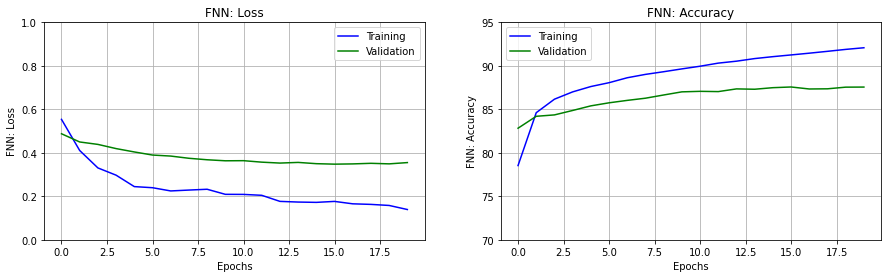

Wir zeichnen Loss und Accuracy jeweils für Trainingsdaten (blaue) und Testdaten (grün).

fig, ax = plt.subplots(nrows=1, ncols=2, figsize=(15,4))
erange = range(epochs)
set_subplot(ax[0], erange, 'FNN: Loss', history1['loss'],
            history1['val_loss'], [0,1])
set_subplot(ax[1], erange, 'FNN: Accuracy', history1['acc'],
            history1['val_acc'], [70,95])
plt.show()

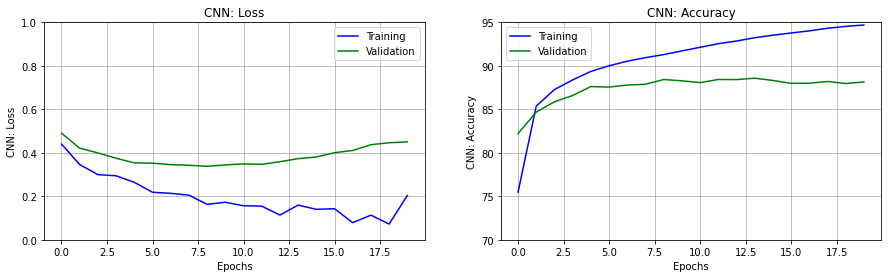

fig, ax = plt.subplots(nrows=1, ncols=2, figsize=(15,4))
erange = range(epochs)
set_subplot(ax[0], erange, 'CNN: Loss', history2['loss'],
            history2['val_loss'], [0,1])
set_subplot(ax[1], erange, 'CNN: Accuracy', history2['acc'],
            history2['val_acc'], [70,95])
plt.show()

F.4 Vergleich mit Keras

Hier wollen wir uns das identische CNN in Keras ansehen.

from tensorflow import keras
keras.__version__
'2.7.0'

F.4.1 Netz

from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Dense, Flatten, Conv2D, MaxPool2D

k_cnn = Sequential()
k_cnn.add(Conv2D(filters=6,
                 kernel_size=5,
                 activation='relu',
                 input_shape=(28,28,1)))
k_cnn.add(MaxPool2D(pool_size=2, strides=2))
k_cnn.add(Conv2D(filters=16,
                 kernel_size=5,
                 activation='relu'))
k_cnn.add(Flatten())
k_cnn.add(Dense(80, activation='relu'))
k_cnn.add(Dense(10, activation='softmax')) # ohne Softmax funktioniert es nicht
k_cnn.summary()
Model: "sequential_1"
_________________________________________________________________
 Layer (type)                Output Shape              Param #
=================================================================
 conv2d_2 (Conv2D)           (None, 24, 24, 6)         156

 max_pooling2d_1 (MaxPooling  (None, 12, 12, 6)        0
 2D)

 conv2d_3 (Conv2D)           (None, 8, 8, 16)          2416

 flatten_1 (Flatten)         (None, 1024)              0

 dense_2 (Dense)             (None, 80)                82000

 dense_3 (Dense)             (None, 10)                810

=================================================================
Total params: 85,382
Trainable params: 85,382
Non-trainable params: 0
_________________________________________________________________

Hier zum Vergleich nochmal die PyTorch-Definition:

class ConvNet(nn.Module):
    def __init__(self):
        super().__init__()
        self.layers = nn.Sequential(
            nn.Conv2d(1, 6, kernel_size = 5),
            nn.ReLU(),
            nn.MaxPool2d(2, 2),
            nn.Conv2d(6, 16, kernel_size = 5),
            nn.ReLU(),
            nn.Flatten(),
            nn.Linear(16 * 8 * 8, 80),
            nn.ReLU(),
            nn.Linear(80, 10)
        )

    def forward(self, x):
        return self.layers(x)

cnn = ConvNet()
print(cnn)
ConvNet(
  (layers): Sequential(
    (0): Conv2d(1, 6, kernel_size=(5, 5), stride=(1, 1))
    (1): ReLU()
    (2): MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False)
    (3): Conv2d(6, 16, kernel_size=(5, 5), stride=(1, 1))
    (4): ReLU()
    (5): Flatten(start_dim=1, end_dim=-1)
    (6): Linear(in_features=1024, out_features=80, bias=True)
    (7): ReLU()
    (8): Linear(in_features=80, out_features=10, bias=True)
  )
)

F.4.2 Daten

from tensorflow import keras

fashion_mnist = keras.datasets.fashion_mnist
(x_train, y_train), (x_test, y_test) = fashion_mnist.load_data()
import numpy as np

# Normalisieren
x_train = x_train / 255.0
x_test = x_test / 255.0

# Um Kanal erweitern
x_train = np.expand_dims(x_train, -1)
x_test = np.expand_dims(x_test, -1)
x_train.shape
(60000, 28, 28, 1)
from tensorflow.keras.utils import to_categorical

y_train = to_categorical(y_train, 10)
y_test = to_categorical(y_test, 10)
y_train.shape
(60000, 10)
import matplotlib.pyplot as plt

plt.imshow(x_train[0])
plt.show()

y_train[0]
array([0., 0., 0., 0., 0., 0., 0., 0., 0., 1.], dtype=float32)
optimizer = keras.optimizers.SGD(learning_rate=learning_rate)

k_cnn.compile(loss='categorical_crossentropy',
              optimizer=optimizer,
              metrics=['acc'])
k_history = k_cnn.fit(x_train, y_train,
                      epochs=epochs,
                      validation_data=(x_test, y_test))
2022-04-16 02:27:13.127982: W tensorflow/core/platform/profile_utils/cpu_utils.cc:128] Failed to get CPU frequency: 0 Hz
2022-04-16 02:27:13.281279: I tensorflow/core/grappler/optimizers/custom_graph_optimizer_registry.cc:112] Plugin optimizer for device_type GPU is enabled.
Epoch 1/20
1872/1875 [============================>.] - ETA: 0s - loss: 0.7766 - acc: 0.7173
2022-04-16 02:27:24.181843: I tensorflow/core/grappler/optimizers/custom_graph_optimizer_registry.cc:112] Plugin optimizer for device_type GPU is enabled.
1875/1875 [==============================] - 13s 7ms/step - loss: 0.7764 - acc: 0.7174 - val_loss: 0.5885 - val_acc: 0.7762
Epoch 2/20
1875/1875 [==============================] - 12s 7ms/step - loss: 0.4939 - acc: 0.8198 - val_loss: 0.4860 - val_acc: 0.8223
Epoch 3/20
1875/1875 [==============================] - 12s 7ms/step - loss: 0.4287 - acc: 0.8447 - val_loss: 0.4515 - val_acc: 0.8388
Epoch 4/20
1875/1875 [==============================] - 12s 7ms/step - loss: 0.3915 - acc: 0.8589 - val_loss: 0.4013 - val_acc: 0.8570
Epoch 5/20
1875/1875 [==============================] - 12s 7ms/step - loss: 0.3670 - acc: 0.8660 - val_loss: 0.4075 - val_acc: 0.8520
Epoch 6/20
1875/1875 [==============================] - 12s 7ms/step - loss: 0.3488 - acc: 0.8736 - val_loss: 0.3685 - val_acc: 0.8675
Epoch 7/20
1875/1875 [==============================] - 12s 7ms/step - loss: 0.3343 - acc: 0.8792 - val_loss: 0.3641 - val_acc: 0.8694
Epoch 8/20
1875/1875 [==============================] - 13s 7ms/step - loss: 0.3212 - acc: 0.8834 - val_loss: 0.3482 - val_acc: 0.8730
Epoch 9/20
1875/1875 [==============================] - 12s 7ms/step - loss: 0.3098 - acc: 0.8882 - val_loss: 0.3504 - val_acc: 0.8744
Epoch 10/20
1875/1875 [==============================] - 12s 7ms/step - loss: 0.2997 - acc: 0.8899 - val_loss: 0.3391 - val_acc: 0.8777
Epoch 11/20
1875/1875 [==============================] - 12s 7ms/step - loss: 0.2913 - acc: 0.8932 - val_loss: 0.3319 - val_acc: 0.8801
Epoch 12/20
1875/1875 [==============================] - 12s 7ms/step - loss: 0.2825 - acc: 0.8963 - val_loss: 0.3282 - val_acc: 0.8815
Epoch 13/20
1875/1875 [==============================] - 12s 7ms/step - loss: 0.2762 - acc: 0.8998 - val_loss: 0.3259 - val_acc: 0.8852
Epoch 14/20
1875/1875 [==============================] - 12s 7ms/step - loss: 0.2691 - acc: 0.9024 - val_loss: 0.3182 - val_acc: 0.8862
Epoch 15/20
1875/1875 [==============================] - 13s 7ms/step - loss: 0.2635 - acc: 0.9035 - val_loss: 0.3217 - val_acc: 0.8847
Epoch 16/20
1875/1875 [==============================] - 12s 7ms/step - loss: 0.2576 - acc: 0.9056 - val_loss: 0.3035 - val_acc: 0.8909
Epoch 17/20
1875/1875 [==============================] - 13s 7ms/step - loss: 0.2500 - acc: 0.9091 - val_loss: 0.3030 - val_acc: 0.8929
Epoch 18/20
1875/1875 [==============================] - 12s 7ms/step - loss: 0.2440 - acc: 0.9103 - val_loss: 0.3122 - val_acc: 0.8898
Epoch 19/20
1875/1875 [==============================] - 13s 7ms/step - loss: 0.2399 - acc: 0.9128 - val_loss: 0.3090 - val_acc: 0.8896
Epoch 20/20
1875/1875 [==============================] - 13s 7ms/step - loss: 0.2344 - acc: 0.9143 - val_loss: 0.2903 - val_acc: 0.8974

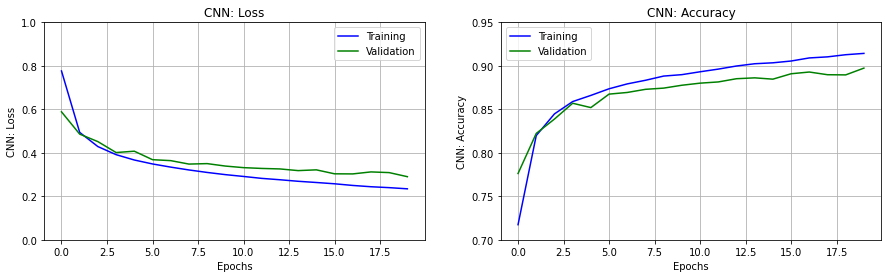

fig, ax = plt.subplots(nrows=1, ncols=2, figsize=(15,4))
erange = range(epochs)
set_subplot(ax[0], erange, 'CNN: Loss', k_history.history['loss'],
            k_history.history['val_loss'], [0,1])
set_subplot(ax[1], erange, 'CNN: Accuracy', k_history.history['acc'],
            k_history.history['val_acc'], [0.70,0.95])
plt.show()
