01 Erste Schritte

In diesem Kurs lernen Sie das Programmieren, also das Erstellen von Code, um Aufgaben durch einen Computer bearbeiten zu lassen. Sie lernen dies über den Umgang mit Computergrafik, mit Animation und interaktiven Beispielen. So können Sie technische Vorgänge sehr direkt visuell überprüfen. Das macht Spaß und beschleunigt den Lernprozess. Wir benutzen die Programmiersprache Processing, welche sich aus der populären Programmiersprache Java ableitet.

Zu Beginn jedes Kapitels finden Sie eine Liste von Lernzielen, die Ihnen zeigen, welches Wissen und welche Kompetenzen Sie lernen werden. Sie können die Lernziele nutzen, um nach Durcharbeiten eines Kapitels zu prüfen, ob Sie alles verstanden haben, oder auch, um sich auf eine Prüfung vorzubereiten.

Challenge

Sie lernen motivierter, wenn Sie sich ein konkretes Ziel vornehmen. Was wollen Sie nach dem Durcharbeiten des Kapitels programmieren können? Hier zwei Vorschläge für das erste Kapitel.

Schaffen Sie es, die Zeichnungen mit Hilfe von Processing-Code anzufertigen?

(Sie finden die beiden Aufgaben auch unter 1.2 (c) und 1.2 (d).)

Zu Beginn lernen Sie erst einmal, wie man auf einem Computerbildschirm mit Hilfe von Anweisungen (Befehlen) zeichnet. Dann lernen wir die Processing-Umgebung als Werkzeug zum Programmieren kennen, um das Gelernte dann praktisch umzusetzen. Sie lernen, wie man Programme schreibt, startet und speichert. Damit sind Sie gut vorbereitet auf Ihrer Reise durch die Welt des Programmierens.

1.1 Grundformen zeichnen

Wir beginnen mit der Frage, wie wir einen Computer dazu bringen, Formen auf den Bildschirm zu zeichnen. Im nächsten Abschnitt lernen Sie dann die Processing-Umgebung kennen, um das Gelernte direkt praktisch umzusetzen.

Computermonitore und Bildschirme im allgemeinen bestehen aus einem Gitter kleinster Punkte, aus denen sich das Bild zusammensetzt. Diese Punkte nennt man Pixel (für engl. picture element). Bilder werden erzeugt, indem die Pixel mit verschiedenen Farben belegt werden, im einfachsten Fall mit Schwarz und Weiß.

Um jeden einzelnen Pixel gezielt ansprechen zu können, verwendet man Koordinaten. Eine Koordinate gibt die x-Position an (links nach rechts), die andere gibt die y-Position an (oben nach unten). Das Koordinatensystem ist ähnlich zu dem, das Sie aus der Schule kennen, steht aber auf dem Kopf.

In der Abbildung oben hat der obere, linke Punkt die Koordinaten x=0 und y=1. Man schreibt auch kurz: (0, 1). Der untere, rechte Punkt hat die Koordinaten (3, 3).

Das Pixel-Koordinatensystem beginnt bei Null. Das heißt, wenn ein Fenster eine Auflösung von 800x600 hat, dann gibt es die x-Koordinaten 0, 1, ..., 799 und die y-Koordinaten 0, 1, ..., 599.

Beim Programmieren geht es darum, dem Computer Anweisungen in einer Weise zu geben, dass ein bestimmtes Problem gelöst wird.

Jetzt können wir definieren, was ein Computerprogramm ist.

Dabei heißt "geordnet", dass die Reihenfolge der Anweisungen ausschlaggebend ist.

Ein Beispiel für eine Anweisung ist

Zeichne einen Punkt an der Stelle (10, 50) !

In Processing sieht das so aus:

point(10, 50);

Die Anweisung hat drei Teile:

• der Name "point" umschreibt, was die Aufgabe ist (Punkt zeichnen!)
• die zwei Parameter "(10, 50)" geben Details zur Aufgabe (kommt an die Stelle 10, 50)
• das Semicolon zeigt an, dass die Anweisung hier aufhört

Zeichnen von Grundformen

Linie

Um eine Linie zu zeichnen, gibt man den Startpunkt (x1, y1) und den Endpunkt (x2, y2) der Linie an, also vier Parameter. Allgemein:

line(x1, y1, x2, y2);

Ein konkretes Beispiel:

line(20, 10, 100, 10);

Dreieck

Wenn Sie ein Dreieck zeichnen wollen, müssen Sie noch einen dritten Punkt (x3, y3) angeben. Allgemein:

triangle(x1, y1, x2, y2, x3, y3);

Beispiel:

triangle(0, 100, 80, 100, 40, 20);

Rechteck

Bei einem Rechteck geben Sie den linken, oberen Eckpunkt (x, y), die Breite und die Höhe an. Genau dieser Reihenfolge. Allgemein:

rect(x, y, breite, hoehe);

Beispiel:

rect(10, 10, 100, 50);

Kreis

Sie möchten einen Kreis zeichnen? Kein Problem. Hier geben Sie den Mittelpunkt (x, y) an und den Durchmesser. Allgemein:

ellipse(x, y, durchmesser);

Beispiel:

circle(50, 50, 80);

Ellipse

Jetzt verallgemeinern wir den Kreis zu einer Ellipse. Hier geben Sie den Mittelpunkt (x, y) an, dann den Durchmesser in der Breite und den Durchmesser in der Höhe. Allgemein:

ellipse(x, y, durchmesserBreite, durchmesserHoehe);

Beispiel:

ellipse(50, 50, 80, 50);

Zeichenmodus

Wir haben gesehen, dass bei einem Rechteck immer der linke obere Punkt angeben wird. Jetzt stellen Sie sich vor, Sie wollen folgendes Rechteck zeichnen:

Sie sehen, dass das Rechteck auf dem Mittelpunkt steht, aber Sie müssen die linke, obere Ecke "ausrechnen":

rect(30,30,40,40);

Einfacher wäre es, wenn Sie den Mittelpunkt angeben könnten, denn man sieht sofort, dass das (50, 50) ist. Processing erlaubt dies mit der Anweisung rectMode(CENTER):

rectMode(CENTER);
rect(50,50,40,40);

Diese Anweisung stellt die Art und Weise um, wie rect() seine Parameter interpretiert.

Mit rectMode(CORNERS) bringen Sie Processing dazu, die Parameter als zwei Eckpunkte (links-oben, rechts-unten) zu interpretieren. Das wäre für ein Rechteck interessant, dass unbedingt rechts unten am Mittelpunkt sein soll:

Im Code geben Sie also die zwei Eckpunkte (20,20) und (50,50) an:

rectMode(CORNERS);
rect(20,20,50,50);

Sobald Sie den Modus mit rectMode umschalten, gilt der neue Modus so lange bis noch einmal rectMode aufgerufen wird.

Wenn Sie z.B. wieder den ursprünglichen Modus herstellen wollen (linke-obere Ecke + Breite + Höhe), geben Sie rectMode(CORNER) an:

rectMode(CORNERS); // Zwei-Ecken-Modus
rect(20, 20, 50, 50);
rectMode(CORNER); // "normaler" Modus
rect(50, 50, 10, 10);

Wenn Sie eine Ellipse zeichnen, dann ist das einem Rechteck sehr ähnlich. Man kann sich auch vorstellen, dass man ein Rechteck als Außenmaß für die Ellipse angibt.

Entsprechend gibt es auch drei Zeichenmodi für Ellipsen:

• ellipseMode(CENTER)
ist der Standardmodus; hier werden der Mittelpunkt, dann x-Durchmesser und y-Durchmesser angegeben
• ellipseMode(CORNER)
hier wird das umgebende Rechteck angegeben und zwar mit linken, oberen Punkt, dann Breite, dann Höhe
• ellipseMode(CORNERS)
hier wird auch das umgebende Rechteck angegeben, allerdings mit zwei Punkten: den linken, oberen und den rechten, unteren

Zeichenreihenfolge

Wenn Sie mehrere Formen zeichnen, verdecken die später gezeichneten alle früheren.

ellipse(40, 40, 35, 35);
rect(40, 40, 40, 30);
triangle(60, 60, 20, 90, 60, 90);

Sie können das nutzen, um komplexere Figuren durch Überlagerung zu erschaffen.

Beispiel:

rect(10, 10, 80, 60);
// Kreissegment ein Pixel runter, damit untere Linie verdeckt
arc(50, 71, 80, 80, radians(180), radians(360));

1.2 Processing

Hier lernen Sie Ihr Arbeitswerkzeug kennen, also die Software, in der Sie Ihren Code schreiben, speichern und starten können: Processing. Damit können Sie direkt loslegen, die Beispiele aus dem ersten Abschnitt auszuprobieren. Bei Processing handelt es sich um eine integrierte Entwicklungsumgebung oder IDE.

Die drei wichtigsten Funktionalitäten sind:

• Code-Editor: Sie können Code in der Sprache Processing (Java) schreiben. Im Gegensatz zu einem herkömmlichen Texteditor hebt dieser Editor bestimmte Wörter und Textabschnitte hervor; das nennt man Syntax-Highlighting.
• Compiler: Die Umgebung übersetzt Ihren Code in Maschinensprache. Dabei werden auch Fehler erkannt, z.B. falsch geschriebene Befehle, und zurück gemeldet.
• Runtime-Engine: Sie können den in Maschinensprache übersetzten Code starten und laufen lassen. Auch hier können Fehler auftreten, die erst im Verlauf des Programms offenbar werden, z.B. nicht vorhandene Daten bei einem Festplatten- oder Internetzugriff.

Installation

Als erstes müssen Sie die Processing-IDE auf Ihrem Computer installieren. Dann können wir die Befehle aus den oberen Abschnitten ausprobieren.

Laden Sie zunächst das Installationspaket unter https://processing.org/download herunter. Entpacken Sie das ZIP-Paket verschieben Sie das resultierende Verzeichnis in Ihren Programm-Ordner.

Eigene Programme schreiben

Sie wissen bereits, dass ein Programm eine Reihe von Befehlen ist. Jetzt können Sie ein eigenes Programm schreiben und ausführen.

Code schreiben und Programm starten

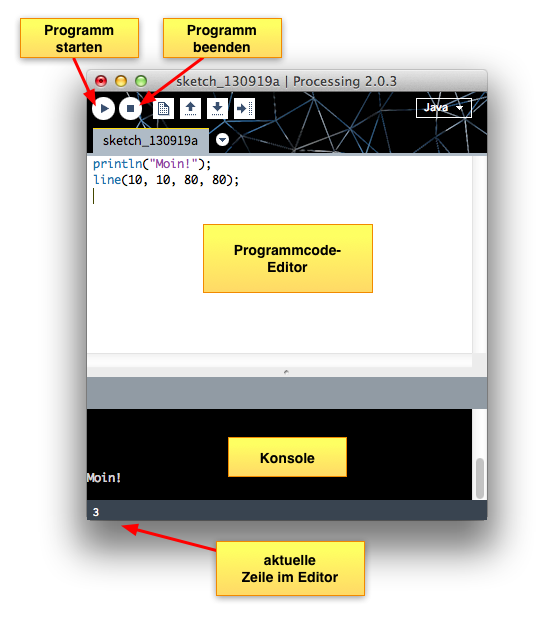

Wenn Sie Processing starten, sehen Sie ein Fenster. Schreiben Sie dort den Code hinein, den Sie unten im Screenshot sehen und drücken Sie auf den Start-Button.

Print-Befehl

Sie haben einen neuen Befehl gelernt! Der Befehl println gibt einen Text auf der sogenannten Konsole aus. Die Konsole ist der schwarze Bereich unten. Es gibt auch den Befehl print. Der Unterschied: println macht einen Zeilenumbruch nach der Ausgabe, d.h. der nächste Printbefehl fängt auf der nächsten Zeile an. Merken Sie sich "print line" für println vor. Sie verwenden print und println hauptsächlich zum testen Ihrer Programme und bei der Fehlersuche, aber auch, wenn Sie lediglich Textausgabe benötigen, also zum Beispiel wenn Sie Berechnungen anstellen und nur das Ergebnis sehen wollen.

print("Hallo, ");
println("Welt.");

Hallo, Welt.

Grafik-Fenster

Wenn Sie das Programm von oben starten, sehen Sie außerdem noch das folgende Fenster:

Dies ist das Grafik-Fenster. Hier werden alle Zeichenbefehle umgesetzt und hier werden wir später auch über Maus und Tastatur mit Processing interagieren.

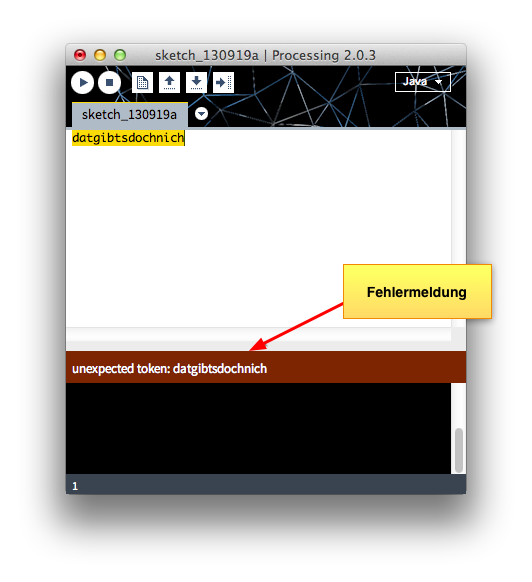

Fehlermeldungen

Programmiersprachen sind ziemlich empfindlich, wenn es um die richtige Schreibweise geht. Wenn Processing etwas im Code nicht versteht, wird die entsprechende Zeile markiert und es erscheint eine Fehlermeldung:

Erwarten Sie sich nicht zuviel von der Fehlermeldung! Sie ist oft nicht sehr aussagekräftig und auch die markierte Zeile ist häufig nur ein Folgefehler des eigentichen Fehlers. Das heißt: Bei der Fehlersuche schauen Sie über den Code an der markierten Stelle und davor!

Wo ist mein Programm?

Ihr Code bildet ein Programm. In Processing wird das auch "sketch" (engl. für Skizze) genannt, um zu betonen, dass Sie in Processing schnell Prototypen zusammenprogrammieren können.

Sketchbook

Wenn Sie Ihr Programm speichern, öffnet sich wie gewohnt ein Datei-Auswahlfenster. Dieses Fenster zeigt Ihnen immer das gleiche Verzeichnes, nämlich das sogenannte sketchbook.

Sinn des sketchbooks ist es, dass Sie Ihre Werke auch direkt über das File-Menü (Untermenü Sketchbook) laden können, ohne erst im Auswahlfenster zu suchen.

Sie können (und sollten) natürlich auch Unterverzeichnisse im Sketchbook-Verzeichnis anlegen. Wo sich Ihr Sketchbook befindet, sehen Sie über die "Einstellungen/Preferences". Dort können Sie auch das Sketchbook-Verzeichnis umstellen.

Sketch ist Verzeichnis + .pde Datei

Ein Processing-Programm (Sketch) wird übrigens nicht nur in einer einzelnen Datei gespeichert, sondern es wird ein Verzeichnis angelegt. Das liegt daran, dass Sie später mehrere Dateien für Ihr Programm benötigen werden. Nennen Sie Ihr Programm "mumbai" und speichern es ab, so erstellt Processing ein Verzeichnis "mumbai" und darin eine Datei namens "mumbai.pde" (pde = processing development environment). Die .pde Datei enthält Ihren Code.

Kommentare

Sie können Kommentare in Ihren Code einfügen, um ihn leichter lesbar zu machen, sowohl für andere Programmierer als auch für sich selbst. Wie Sie sehen, benutzen Sie Kommentare aber auch oft, um Code zu "deaktivieren", ohne ihn zu löschen.

Es gibt zwei Arten von Kommentar: Einzeilige Kommentare und Block-Kommetare.

Einzeiliger Kommentar

Alles, was nach einem // steht wird von Processing ignoriert. So können Sie kurze Kommentare hinter eine Codezeile schreiben.

println("42"); // Sinn des Lebens?

Natürlich können Sie auch ganze Zeilen derart gestalten:

// Ein Hund kam in die Küche
// und stahl dem Koch ein Ei
println("wau");

Block-Kommentar

Sie können auch einen ganzen Bereich als ignorierbar erklären. Dazu kennzeichnen Sie den Beginn dieses Bereichs mit /* und das Ende mit */.

/* Ein Hund kam in die Küche
und stahl dem Koch ein Ei
da nahm der Koch nen Löffel
und schlug den Hund zu Brei */
println("argh");

Machen Sie reichlich Gebrauch von Kommentaren! Man kann auch eigenen Code dann wesentlich schneller verstehen, wenn man später etwas anpassen muss.

Code "auskommentieren"

Kommentare werden nicht nur genutzt, um sachdienliche Hinweise auf die Funtionweise zu streuen, sondern auch, um mal eben schnell ein Stückchen Code rauszunehmen, wie im folgenden Beispiel in Zeile 3:

// Bin nicht sicher, was richtig ist...
// das hier?
//int a = a + 10;

// oder das hier?
int a = a + 1;

Wenn Sie die Codezeile(n) später wieder verwenden wollen, entfernen Sie einfach die Kommentarzeichen.

Hilfe & Referenz

Da eine Programmiersprache viele Befehle hat, kann man unmöglich alle Befehle (rect, ellipse, size ...) und noch weniger alle ihre Parameter (x, y, Höhe, Breite ...) auswendig kennen.

Daher ist es wichtig, dass Sie sich darin üben, die jeweilige Dokumentation einer Programmiersprache zu lesen. In manchen Kontexten nennt man eine solche Dokumentation auch das Application Programming Interface (API)

In Processing kommen Sie über das Menü Help > Reference auf die Befehlsübersicht (engl. reference). Diese wird in Ihrem Browser (Firefox, Internet Explorer etc.) geöffnet. Aber: Die Seite befindet sich auf Ihrer Festplatte, d.h. Sie müssen nicht online sein, um die Referenz zu nutzen.

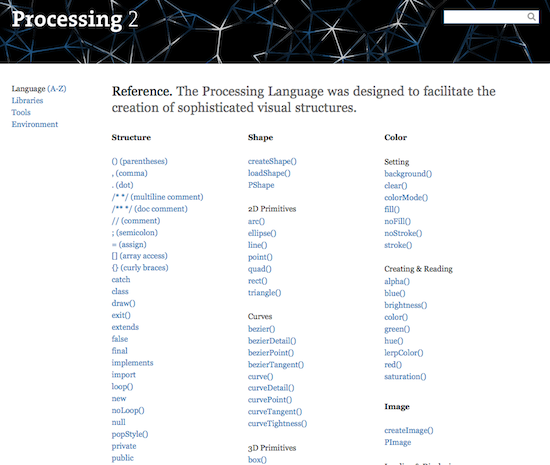

Die Referenz ist nach Kategorien geordnet und listet alle Befehle auf:

Wenn Sie einen bestimmten Befehl, z.B. ellipse nachschlagen wollen, suchen Sie am besten mit STRG+F (Mac: CMD+F) den Befehl und klicken auf den Link.

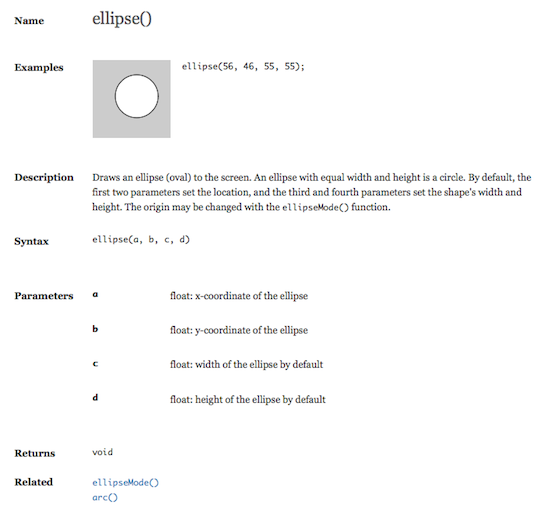

Jeder Befehl ist wie folgt dokumentiert. Wichtig ist die Auflistung und Beschreibung aller Parameter. Zusätzlich finden Sie ähnliche und verwandte Befehle (engl. related).

line(0, 50, 100, 50);

ellipse(50, 50, 100, 100);

Übungsaufgaben

Zeichnen Sie die ersten Aufgaben zunächst per Hand auf Papier/Tablet, am besten mit einem Koordinatensystem und schreiben Sie dann die entsprechenden Anweisungen auf. Probieren Sie dann in Processing den Code aus.

Denken Sie auch bei zukünftigen Aufgaben daran, dass eine händische Zeichnung oft helfen kann, Probleme zu lösen.

1.2 a) Haus mit Grundformen   Level 11 = easy
2 = relativ leicht
3 = mittel
4 = schwierig
5 = hart

Zeichnen Sie folgendes Haus, indem Sie Grundformen kombinieren.

1.2 b) Pyramide mit Quadraten   Level 21 = easy
2 = relativ leicht
3 = mittel
4 = schwierig
5 = hart

Erstellen Sie die folgende Pyramide aus Quadraten. Versuchen Sie bei dieser Übung mit "System" zu arbeiten, d.h. beginnen Sie mit einem Quadrat und überlegen Sie, wie Sie jeweils x- und y-Koordinaten anpassen müssen, um die nächsten Quadrate zu zeichnen.

1.3 Weitere Formen

Zur weiteren Übung lernen wir, wie man einen Teil einer Ellipse zeichnet und wie man Polygone (Vielecke) herstellt.

Ellipsen-Segment

Um nur einen Teil der Ellipse zu zeichnen, geben Sie zusätzlich den Startwinkel alpha und den Endwinkel beta an. Die Winkel sind im Bogenmaß anzugeben (360° entspricht 2*PI). Das PI enthält den Wert von Pi, so dass Sie damit rechnen können. Allgemein sieht die Anweisung arc so aus:

arc(x, y, b, h, alpha, beta);

Die Winkel werden relativ zu einer gedachten Linie vom Mittelpunkt nach rechts gemessen. Das ist die Referenzlinie:

Zum Beispiel bei einem Startwinkel von 30°, gemessen im Uhrzeigersinn in Bezug auf die Referenzlinie.

Ein Endwinkel von 330° sieht dann so aus:

Sie müssen die Winkel im Bogenmaß angeben:

arc(50, 50, 80, 50, PI/6, 2*PI - PI/6);

Sie können die Funktion radians() verwenden, um in Grad zu denken und wirken. Hier das gleiche wie oben mit Grad:

arc(50, 50, 80, 50, radians(30), radians(330));

Polygone

Sie können auch Formen definieren, indem Sie eine Reihe von Punkten definieren, die dann mit Linien verbunden werden. Das nennt man auch Polygon (Vieleck).

Schauen wir mal, wie das funktioniert:

beginShape();
vertex(50, 10);
vertex(80, 80);
vertex(5, 35);
endShape(CLOSE);

Jetzt erweitern wir das noch um zwei Ecken links oben:

beginShape();
vertex(50, 10);
vertex(80, 80);
vertex(5, 35);
vertex(10, 0);  // neue Ecke
vertex(30, 30); // neue Ecke
endShape(CLOSE);

Sie müssen also Processing zunächst mit beginShape sagen, dass Sie ein Vieleck definieren möchten. Dann definieren Sie die Eckepunkte mit vertex (engl. für Knotenpunkt).

Mit endShape geben Sie das Signal zum Zeichnen. Deshalb steht dort in Klammern noch eine weitere Angabe (nennt man auch Paramter, aber dazu später), nämlich, ob der letzte Punkt mit dem ersten verbunden sein soll, dann geben Sie CLOSE an. Wenn Sie es weglassen, wird die Form nicht geschlossen:

beginShape();
vertex(50, 10);
vertex(80, 80);
vertex(5, 35);
vertex(10, 0);
vertex(30, 30);
endShape(); // nicht schließen

Es gibt noch ein paar weitere Optionen. Schauen Sie sich unter Help > Reference den Befehl beginShape() mal an.

Übungsaufgaben

Denken Sie auch hier daran, dass eine händische Zeichnung oft helfen kann, das Problem schneller zu lösen.

1.3 a) Halbkreis mit Arc   Level 21 = easy
2 = relativ leicht
3 = mittel
4 = schwierig
5 = hart

Zeichen Sie einen Halbkreis mit Hilfe von arc.

1.3 b) Haus mit einer Form   Level 11 = easy
2 = relativ leicht
3 = mittel
4 = schwierig
5 = hart

Zeichnen Sie ein Haus mit Hilfe von beginShape und endShape.

1.3 c) Drudenfuß   Level 21 = easy
2 = relativ leicht
3 = mittel
4 = schwierig
5 = hart

Zeichnen Sie folgende Figur mit Hilfe von beginShape und endShape.

1.3 d) Gesicht aus Grundformen   Level 31 = easy
2 = relativ leicht
3 = mittel
4 = schwierig
5 = hart

Zeichnen Sie folgendes Gesicht aus Grundformen. Achten Sie darauf, welche Befehle vor oder nach welchen anderen ausgeführt werden müssen, damit alle Teile sichtbar sind.

1.4 Kontur, Füllung, Farben

Graustufen und fill

Sie können Ihre Figuren variieren, indem Sie bestimmen, mit welchem Grauwert das Innere gefüllt werden soll. Grauwerte werden von 0 (schwarz) bis 255 (weiß) angegeben. Stellen Sie sich vor, Sie würden die "Lichtmenge" angeben (0 = keins, 255 = alles). Es gibt 256 Werte, weil das der Wertumfang ist, den ein Byte (8 Bit) speichern kann.

Der Befehl, um die Farbe festzulegen, mit der Figuren gefüllt werden, lautet fill. Sobald Sie diesen Befehl verwenden, gilt er für alle weiteren Zeichenbefehle bis zum nächsten fill. Zum Beispiel alles schwarz füllen:

fill(0);
ellipse(40, 40, 35, 35);
rect(40, 40, 40, 30);
triangle(60, 60, 20, 90, 60, 90);


Oder drei Figuren jeweils unterschiedlich füllen:

fill(0);
ellipse(40, 40, 35, 35);
fill(100);
rect(40, 40, 40, 30);
fill(255);
triangle(60, 60, 20, 90, 60, 90);

Kontur und stroke

Die Umrandung/Kontur einer Form kann man mit dem Befehl stroke (engl. für Pinselstrich) einfärben. Die Dicke der Umrandung kontrolliert man mit dem Befehl strokeWeight (weight ist engl. für Gewicht). Zum Beispiel weißer Rand, schwarze Füllung:

strokeWeight(4);
stroke(255);
fill(0);
ellipse(40, 40, 35, 35);

Mit dem Befehl noStroke schalten Sie das Zeichnen der Kontur vollständig aus (solange bis wieder der Befehl stroke kommt).

noStroke();
ellipse(20, 20, 35, 35);
rect(60, 60, 35, 35);

Hier wird die Kontur beim zweiten Objekt wieder eingeschaltet:

noStroke();
ellipse(20, 20, 35, 35);
stroke(0); // schwarze Kontur
rect(60, 60, 35, 35);

Auf ähnliche Weise können Sie das Füllen von Figuren ausschalten. Mit noFill werden Figuren nicht gefüllt, d.h. unter anderem, dass darunterliegende Objekte sichtbar sind:

rect(20,20,60,60);
noFill();
ellipse(20, 20, 35, 35);
rect(60, 60, 35, 35);

Zeichenfläche und Hintergrund

Mit dem Befehl size legt man die Größe (Breite und Höhe) des Zeichenfensters fest, das normalerweise 100x100 Pixel groß ist. Beispiel, um ein 800x600-Pixel großes Fenster zu erhalten:

size(800, 600);

Die Hintergrundfarbe setzt man mit background. Hier z.B. auf schwarz...

background(0);

... oder weiß:

background(255);

Der Hintergrund ist auf ein Grau voreingestellt.

Wichtig: Der Befehl background übermalt das gesamte Fenster mit der angegebenen Farbe. Es ist also wichtig, dass background vor allem anderen Zeichencode gesetzt wird.

Richtig:

background(50); // Bild wird mit Grau übermalt
rect(25,25,50,50);

Falsch:

rect(25,25,50,50);
background(50); // Bild wird mit Grau übermalt

Farbe und Transparenz

RGB-Farben

Um bei stroke oder fill eine Farbe anzugeben, gibt man nicht einen, sondern drei Werte an: jeweils für Rot, Grün und Blau (deshalb auch RGB-Farbe). Jeder Wert kann zwischen 0 und 255 (inklusive) liegen. Wenn man einen der Werte auf 255 setzt und die anderen auf 0, bekommt man also reines Rot oder Grün oder Blau:

strokeWeight(4);
background(255, 0, 0);
stroke(0, 255, 0);
fill(0, 0, 255);
rect(20, 20, 60, 60);

Als Merkhilfe denken Sie immer: R - G - B. Das heißt: Rot - Grün - Blau. Das ist genau die Reihenfolge der Zahlen bei allen Farbbefehlen.

Für eine rote Füllung, setzen Sie nur den ersten Wert aufs Maximum (= 255):

fill(255, 0, 0);

Für eine grüne Füllung:

fill(0, 255, 0);

Für eine blaue Füllung:

fill(0, 0, 255);

Auch der Befehl background() funktioniert mit drei RGB-Werten.

Transparenz per Alpha-Wert

Überall dort, wo Sie einen Grauwert oder eine Farbe einsetzen, also bei fill oder stroke, können Sie die Linie/Fläche auch transparent schalten. Transparent bedeutet, dass die darunter liegende Farbe durchscheint.

Transparenz steuern Sie, indem Sie die Deckkraft mit einem Wert zwischen 255 (voll deckend) bis 0 (voll transparent) einstellen. Man nennt diesen Wert auch den Alpha-Wert.

Bei den Befehlen fill oder stroke wird die Deckkraft einfach durch einen zweiten Wert (neben der Graustufe) bzw. einen vierten Wert, wenn Sie Farbe verwenden, angegeben.

fill(0); // schwarz
ellipse(40, 40, 35, 35);

fill(100, 230); // grau, sehr deckend
rect(40, 40, 40, 30);

fill(255, 50); // weiß, sehr transparent
triangle(60, 60, 20, 90, 60, 90);

Beispiel mit Farben und Alpha-Wert:

fill(255, 0, 0); // rot
ellipse(40, 40, 35, 35);

fill(0, 255, 0, 230); // grün, sehr deckend
rect(40, 40, 40, 30);

fill(0, 0, 255, 50); // blau, sehr transparent
triangle(60, 60, 20, 90, 60, 90);

fill(0);
ellipse(40, 40, 35, 35);
fill(255);
rect(40, 40, 40, 30);
triangle(60, 60, 20, 90, 60, 90);

fill(0);
ellipse(40, 40, 35, 35);
rect(40, 40, 40, 30);
fill(255);
triangle(60, 60, 20, 90, 60, 90);

background(0);
strokeWeight(5);
stroke(255);
fill(255, 0, 0);
ellipse(50, 50, 80, 80);

background(255);
noStroke();
fill(0, 255, 0);
rect(20, 20, 40, 40);
stroke(0);
noFill();
rect(40, 40, 40, 40);

Übungsaufgaben

1.4 a) Halb-halb   Level 11 = easy
2 = relativ leicht
3 = mittel
4 = schwierig
5 = hart

Zeichnen Sie folgende Figur.

1.4 b) Gesicht gefüllt   Level 11 = easy
2 = relativ leicht
3 = mittel
4 = schwierig
5 = hart

Zeichnen Sie folgendes Gesicht.

1.4 c) Gesicht mit Mund   Level 31 = easy
2 = relativ leicht
3 = mittel
4 = schwierig
5 = hart

Zeichnen Sie ein Gesicht mit Mund:

1.4 d) Regenbogen   Level 31 = easy
2 = relativ leicht
3 = mittel
4 = schwierig
5 = hart

Versuchen Sie, folgenden Regenbogen zu malen. Arbeiten Sie ausschließlich mit fill und schalten Sie die Kontur mit noStroke aus.
